产品特点
采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯一阀座不会产生卡阻或脱离。使用寿命长。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于高粘度、含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优
越。
阔门的流量大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等百分比的流量特性、可调范围大，******可调比为100:1。还具有精确调节与可靠定位的功能。
本阀系列可配置多种驱动装置。

产品性能规范
公称压力
PN(MPa)		 试验压力(MPa) 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及
高粘度、含纤维
固定颗粒等介质		 -28℃
~550℃
2.4 3.75 2.75
4.0 6.0 4.4
适用规范 连接法兰 JB79-59  GB20592-97 AMSI B16.5
试验和检验 JB/T 9092-99  API 598

主要零件材质表
零件名称 材质
阀体、阀盖 WCB CF 8
密封圈 2Cr13+氨化 304+氮化
球体 2Cr13+硬格 304+硬格
阀座、阀杆 2Cr13 304
垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
双头螺柱 35CrMoA 1Cr18Ni9Ti

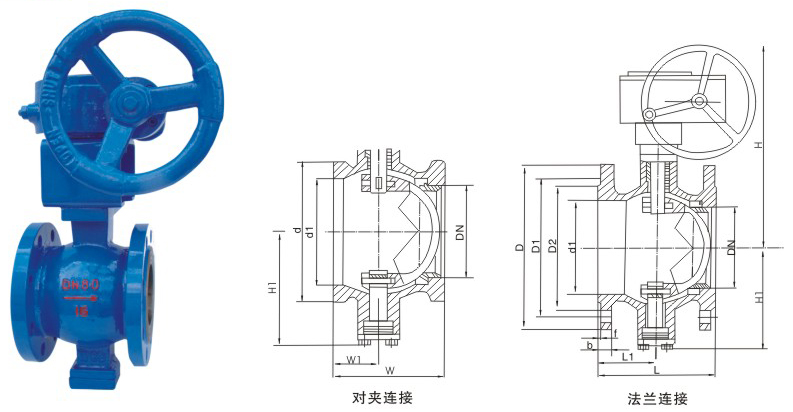

主要外形和连接尺寸
公称压力
PN(MPa)		 公称通径
DN		 尺    寸(mm)
L D D1 D2 f b H L1 Z-中do
1.6MPa 25 102 115 85 65 2 14 150 260 4-14
32 102 135 100 78 2 16 165 260 4-18
40 114 145 110 85 3 16 170 260 4-18
50 124 160 125 100 3 16 190 260 4-18
65 145 180 145 120 3 18 208 260 8-18
80 165 195 160 135 3 20 250 260 8-18
100 194 215 180 155 3 20 265 262 8-18
125 213 245 210 185 3 22 290 262 8-18
150 229 280 240 210 3 24 330 370 8-23
200 243 335 295 265 3 26 390 370 12-23
250 297 405 355 320 3 30 450 370 12-25
300 338 460 410 375 4 30 480 370 12-25
350 410 520 470 435 4 34 540 370 16-25
400 445 580 525 548 4 36 540 370 16-30
2.5MPa 25 102 115 85 65 2 16 150 260 4-14
32 102 135 100 78 2 18 165 260 4-18
40 114 145 110 85 3 18 170 260 4-18
50 124 160 125 100 3 20 190 260 4-18
65 145 180 145 120 3 22 208 260 8-18
80 165 195 160 135 3 22 250 260 8-18
100 194 230 190 160 3 24 265 262 8-23
125 213 270 220 188 3 28 290 262 8-25
150 229 300 250 218 3 30 330 370 8-25
200 243 360 310 278 3 34 390 370 12-25
250 297 425 370 332 3 36 450 370 12-30
300 338 485 430 390 4 40 480 370 16-30
350 410 550 490 448 4 44 540 370 16-34
400 445 610 550 505 4 48 540 370 16-34

主要外形和连接尺寸
公称压力
PN(MPa)		 公称通径
DN		 尺    寸(mm)
L D D1 D2 f b H L1 Z-中do
4.0MPa 25 102 115 85 65 2 16 150 58 4-14
32 102 135 100 78 2 18 165 66 4-18
40 114 145 110 85 2 18 170 76 4-18
50 124 160 125 100 3 20 225 225 8-18
65 143 180 145 120 3 22 235 235 8-18
80 165 195 160 135 3 22 260 260 8-18
100 194 230 190 160 3 24 270 270 8-23
125 213 270 220 188 3 28 320 320 8-25
150 229 300 250 218 3 30 340 340 8-25
200 243 375 320 282 3 38 390 390 12-30
250 297 445 385 345 3 42 420 420 12-34
300 338 510 450 408 4 46 510 510 16-34
6.4MPa 25 102 135 100 78 2 22 150 150 4-18
32 102 150 110 82 2 24 165 165 4-23
40 114 165 125 95 2 24 170 170 4-23
50 124 175 135 105 3 26 225 225 4-23
65 143 200 160 130 3 28 235 235 8-23
80 165 210 170 140 3 30 260 260 8-23
100 194 250 200 168 3 32 270 270 8-25
125 213 295 240 202 3 36 320 320 8-30
150 229 340 280 240 3 38 340 340 8-34
200 243 405 345 300 3 44 390 390 12-34
250 297 470 400 352 3 48 420 420 12-41
300 338 530 460 412 4 54 510 510 16-41

主要外形和连接尺寸
公称压力
PN(MPa)		 公称通径
DN		 尺      寸(mm)
L L1 d D Do H1 F H 重量(Kg)
蜗轮 气动 蜗轮 气动
1.6MPa 25 62 25 20 72 38 57 400 200 222 9 19
40 62 25 32 93 49 63 400 205 228 11 21
50 75 32 38 108 60 92 400 225 248 15 24
65 90 38 50 128 75 100 400 235 255 19 28
80 100 45 64 142 89 108 400 260 270 23 31
100 115 50 76 162 113 117 400 270 278 29 37
125 130 55 100 192 140 140 455 320 335 39 46
150 160 65 125 218 164 177 455 340 358 52 59
200 200 80 150 273 205 200 700 390 405 67 79
250 250 92 200 329 259 252 700 420 449 93 118
2.5MPa 25 50 25 20 72 38 57 400 200 222 9 19
40 60 25 32 93 49 63 400 205 228 11 21
50 75 32 38 108 60 92 400 225 248 15 24
65 85 38 50 128 75 100 400 235 255 19 28
80 100 45 64 142 89 108 400 260 270 23 31
100 115 50 76 168 113 117 400 270 278 30 39
125 135 55 100 194 140 140 455 320 335 40 49
150 160 65 125 224 164 177 455 340 358 54 64
200 200 80 150 284 205 200 700 390 405 70 85
250 240 92 200 341 259 252 700 420 449 98 124
4.0MPa 25 50 25 20 72 38 57 400 200 222 11 22
40 60 25 32 93 49 63 400 205 228 13 24
50 75 32 38 108 60 92 400 225 248 18 29
65 85 38 50 128 75 100 400 235 255 23 36
80 100 45 64 142 89 108 400 260 270 27 38
100 115 50 76 168 113 117 400 270 278 35 48
125 135 55 100 194 140 140 455 320 335 47 62
150 160 65 125 224 164 177 455 340 358 60 78
200 200 80 150 291 205 200 700 390 405 83 98
250 240 92 200 353 259 252 700 420 449 118 154
