产品概述
多功能活塞是一种新型阀门，依靠一类似活塞的启闭件在阀腔内作轴向移动，通过改变启闭件与阀座间的介质流通面积来达到调节流量或压力的目的。
主要有:水位控制、减压、止回、泄压、流量控制、以及坝底排空泄水等功能。******进出口压差可达40kg/cm2尤其在大口径、高压力和大压差的工况更显现出其优越的调节和控制功能。

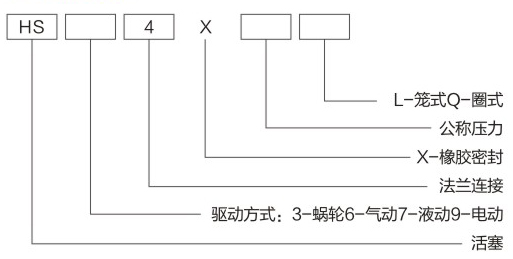

型号编制说明

主要零部件材料
零件名称 零件材质
阀体 球墨铸铁、碳钢、不锈钢
阀杆 不锈钢
曲柄 不锈钢
导轨 铜合金
连杆 不锈钢
活塞 不锈钢
扇叶卷 不锈钢
鼠笼 不锈钢
密封环 丁晴橡胶
三元乙丙橡胶

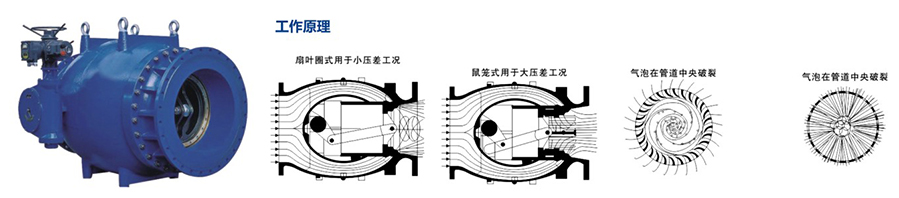

解决气蚀问题
扇叶是由均匀分布的导游环将扇叶圈上游介质流均分为许多股小流，并引导其做螺旋运动，阀体及邻近管道的周边介质被迫改变流向，这样，气蚀的气泡被限制在管道中央，并且完全被水包围，即使这些气泡失稳而破裂，由于它们在管道中央破裂，故不会伤及管壁，也就避免了气蚀。

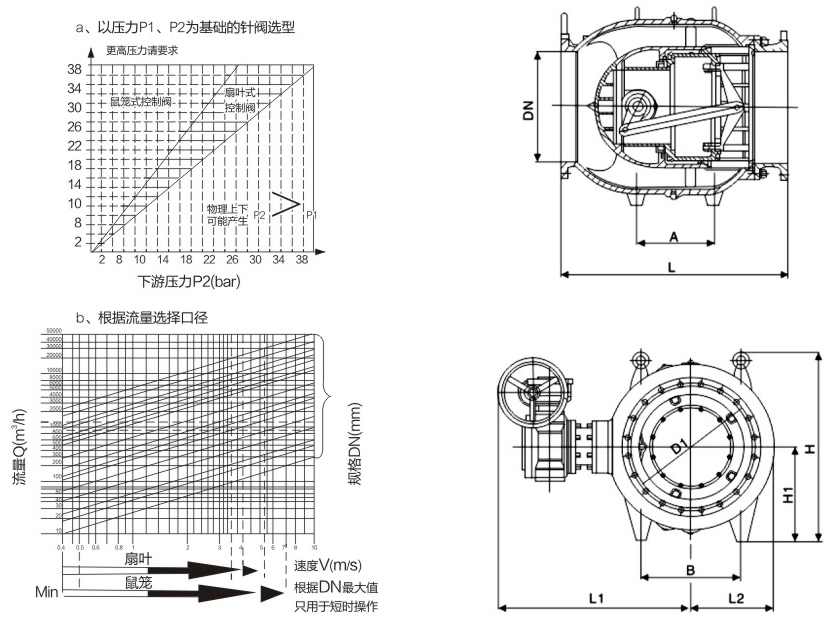

选择适当的活塞控制阀
鼠笼是活塞的带孔延伸，倒流孔数和形状根据操作工况而定，介质(水)通过鼠笼外周节流成为多股高速流体，沿径向向鼠笼圆周中心喷射互相撞击，由此将气蚀限定在鼠笼中心而此外没有任何材料被损坏动能因对撞而消失。



主要外形尺寸
PN(MPa) DN L L1 L2 H H1 A B
0.6
1.0
1.6
2.5		 100 325 260 130 280 140 250 260
125 325 270 140 290 150 300 320
150 350 280 150 300 160 320 340
200 400 320 160 350 180 370 390
250 500 400 190 410 210 450 480
300 600 480 230 500 230 530 550
350 700 520 250 560 250 550 580
400 800 615 308 980 335 345 390
450 900 649 347 1100 400 410 440
500 1000 692 383 1180 450 460 500
600 1200 747 458 1250 500 510 600
700 1400 820 528 1390 600 580 700
800 1600 880 599 1530 700 680 800
900 1800 930 674 1650 800 790 900
1000 2000 1000 744 1800 900 860 1000
1200 2400 1200 852 2010 1000 950 1130
1400 2800 1250 1031 2230 1250 1250 1380
1600 3200 1490 1183 2430 1450 15c0 1600
1800 3600 2080 1350 2953 1550 1750 1750
