DY671型快速切断蝶阀-国成阀门集团

氧气专用蝶阀是氧气管网专用阀门的一种。本公司生产的对夹式、法兰式全铜、不锈钢蝶阀在制造过程中采用特殊工艺处理，密封可靠，流阻系数小结构紧凑、操作灵活、安全可靠等特点。

主要外形及连接尺寸
Qy671F-□P（T)型氧气对夹式气动球阀

公称压力 MPa	公称直径 DN(mm)	H	H1	K	L	z-d
1.6	50	400	112	125	43	4-Φ18
	65	420	115	145	46	4-Φ18
	80	438	120	160	49	8-Φ18
	100	524	140	180	56	8-Φ18
	125	570	170	210	64	8-Φ18
	150	635	180	240	70	8-Φ22
	200	690	210	295	71	12-Φ22
	250	767	240	355	76	12-Φ26
	300	890	290	410	83	12-Φ26
	350	952	320	470	92	16-Φ26
	400	1070	350	525	102	16-Φ30
	450	1140	380	585	114	20-Φ30
	500	1200	410	650	127	20-Φ33
	600	1380	470	770	154	20-Φ36
2.5	50	400	112	125	43	4-Φ18
	65	420	115	145	46	8-Φ18
	80	438	120	160	49	8-Φ18
	100	524	140	190	56	8-Φ22
	125	570	170	220	64	8-Φ26
	150	635	180	250	70	8-Φ26
	200	690	210	310	71	12-Φ26
	250	767	240	370	76	12-Φ30
	300	890	290	430	83	12-Φ30
	350	952	320	490	92	16-Φ33
	400	1070	350	550	102	16-Φ36
	450	1140	380	600	114	20-Φ36
	500	1200	410	660	127	20-Φ36
	600	1380	470	770	154	20-Φ39
4.0	50	400	112	125	43	4-Φ18
	65	420	115	145	46	8-Φ18
	80	438	120	160	49	8-Φ18
	100	524	140	190	56	8-Φ22
	125	570	170	220	64	8-Φ26
	150	635	180	250	70	8-Φ26
	200	690	210	320	71	12-Φ30
	250	767	240	385	76	12-Φ33
	300	890	290	450	83	12-Φ33
	350	952	320	510	92	16-Φ36
	400	1070	350	585	102	16-Φ39

产品用途及特点
阻火器广泛应用于冶金、化工等业的输送有可能发生管道起火的管网上。起切断火源之用。氧气管道阻火器和氧气管道阀门后阻火器采用特种铜合金和不锈钢、碳钢焊接而成。它在氧气管道中具有阻特点。可有效地切断火源，杜绝管道中燃爆事故的发生。在管道输氧过程中，越来越显示它的必要性与阻燃的优越性。

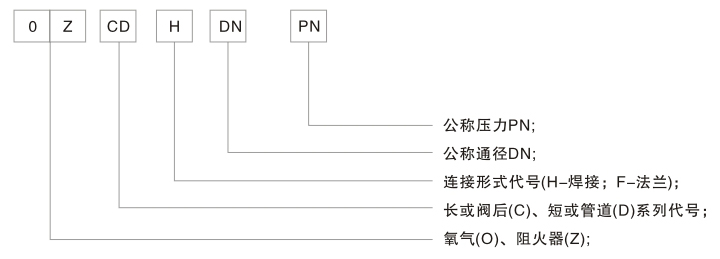

阻火器型号编制方法

ON---氧气阻火器;

---长系列(阀后阻火器);

H-----焊接式;

FH-----法兰式焊接式;

NZ-----氮气阻火器

D-----短系列(阀前阻火器);

F-----法兰式;

DN-----公称通径(mm)

PN-----公称压力(MPa)

例

①0ZCH200-1.6----表示氧气阻火器长系列;(阀后)焊接式;

公称通径是200mm;公称压力是1.6MPa。

②0ZDF350-4.0----表示氧气阻火器;短系列法兰式;

公称通径是350mm;公称压力是4.0MPa

用户订货须知

1、在订购阻火器长度等有特殊要求的应在订购时注明，以使我们按需方要求进行制造。

2、在对阻火器长度等有特殊要求的应在订购时注明，以使我们按需方要求进行制造。

3、焊接式阻火器对连接管道的材质最好加以注明。
