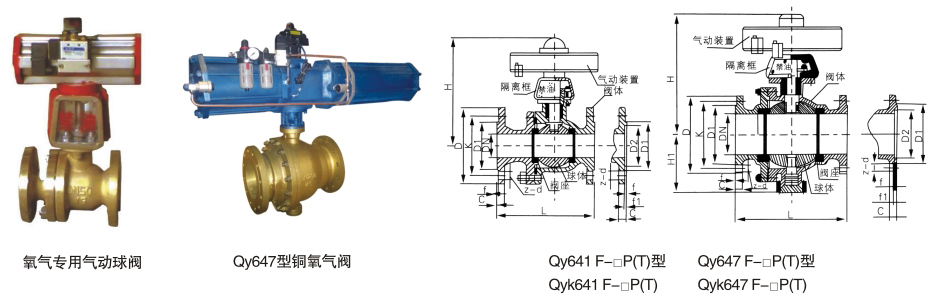

主要外形及连接尺寸
Qyk641(7)F-□P(T)型快速切断球阀
Qy641(7)F-□P(T)型氧气专用气动球阀
公称压力
MPa		 公称直径
DN(mm)		 D D1 K L f f1 C z-d H H1
1.6 15 95 45 65 140 2 0 14 4-Φ14 59 59
20 105 55 75 152 2 　 14 4-Φ14 63 63
25 115 65 85 165 2 　 14 4-Φ14 75 75
32 135 78 100 178 2 　 16 4-Φ18 85 85
40 145 85 110 190 3 　 16 4-Φ18 95 95
50 160 100 125 216 3 　 16 4-Φ18 107 107
65 180 120 145 241 3 　 18 4-Φ18 142 142
80 195 135 160 283 3 　 20 8-Φ18 152 152
100 215 155 180 305 3 　 20 8-Φ18 178 178
125 245 185 210 381 3 　 20 8-Φ18 252 195
150 280 210 240 403 3 　 24 8-Φ23 272 215
20G 335 295 295 502 3 　 26 12-Φ23 342 295
250 405 320 355 568 3 　 30 12-Φ25 495 335
300 460 375 410 648 4 　 30 12-Φ25 580 385
350 520 435 470 762 4 　 34 16-Φ25 625 430
400 580 485 525 838 4 　 36 16-Φ30 720 470
450 640 545 585 914 4 　 40 16-Φ30 800 560
2.5 15 95 45 65 140 2 　 16 4-Φ14 59 59
20 105 55 75 152 2 　 16 4-Φ14 63 63
25 115 65 85 165 2 　 16 4-Φ14 75 75
32 135 78 100 178 2 　 18 4-Φ18 85 85
40 145 85 110 190 3 　 18 4-Φ18 95 95
50 160 100 125 216 3 　 20 4-Φ18 107 107
65 180 120 145 241 3 　 22 8-Φ18 142 142
80 195 135 160 283 3 　 22 8-Φ18 152 152
100 230 160 190 305 3 　 24 8-Φ23 178 178
125 270 188 220 381 3 　 28 8-Φ25 252 195
150 300 218 250 403 3 　 30 8-Φ25 272 215
200 360 278 310 502 3 　 34 12-Φ25 342 295
250 425 332 370 568 3 　 36 12-Φ30 495 335
300 485 390 430 648 4 　 40 16-Φ30 580 385
350 550 448 490 762 4 　 44 16-Φ34 625 430
