公称压力
MPa		 公称直径
DN(mm)		 D D1 D2 K L f f1 C Z-d H H1 W
1.6 125 245 185 　 210 381 3 　 20 8-Φ18 252 195 115
150 280 210 　 240 403 3 　 24 8-Φ23 272 215 115
200 335 265 　 295 502 3 　 26 12-Φ23 342 295 115

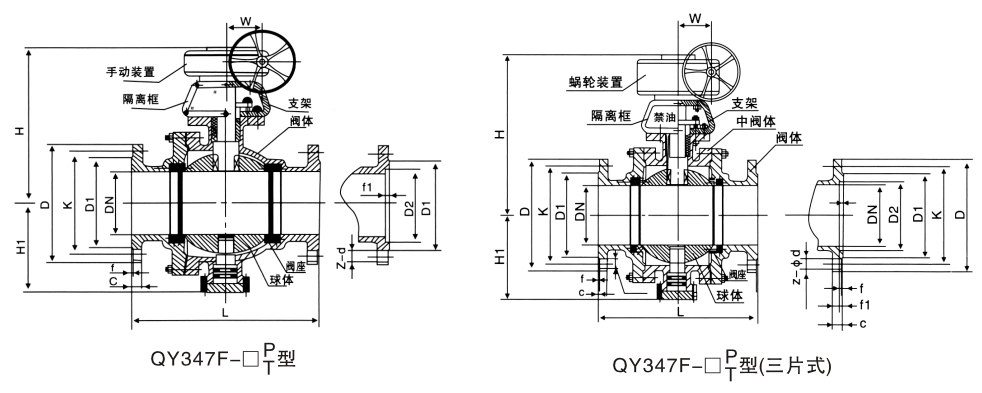

主要外形及连接尺寸
Qy341(7)F-□T(P)型氧气专用蜗轮式球阀

公称压力
MPa		 公称直径
DN(mm)		 D D1 D2 K L 　 f1 C Z-d H H1 W
1.6 250 405 320 　 355 568 3 　 30 12-Φ25 495 335 115
300 460 375 　 410 648 4 　 30 12-Φ25 580 385 171
350 520 435 　 470 762 4 　 34 16-Φ25 625 430 171
400 580 485 　 525 838 4 　 36 16-Φ30 720 470 171
450 640 545 　 585 914 4 　 40 20-Φ30 800 560 171
2.5 125 270 188 　 220 381 3 　 28 8-Φ25 252 195 115
150 300 218 　 250 403 3 　 30 8-Φ25 272 215 115
200 360 278 　 310 502 3 　 34 12-Φ25 324 295 115
250 425 332 　 370 568 3 　 36 12-Φ30 495 335 115
300 485 390 　 430 648 4 　 40 16-Φ30 580 385 171
350 550 448 　 490 762 4 　 44 16-Φ34 625 430 171
400 610 505 　 550 838 4 　 48 16-Φ34 720 470 171
450 660 555 　 600 914 4 　 50 20-Φ34 800 560 171
4.0 125 270 188 176 220 381 3 4.5 28 8-Φ25 252 195 115
150 300 218 204 250 403 3 4.5 30 8-Φ25 272 215 115
200 375 282 260 320 502 3 4.5 38 12-Φ30 398 295 115
250 445 345 313 385 568 3 4.5 42 12-Φ34 495 335 115
300 510 408 364 450 648 4 4.5 46 16-Φ34 580 385 171
350 570 465 422 510 762 4 5 52 16-Φ34 625 430 171
400 655 535 474 585 838 4 5 58 16-Φ41 720 470 17
450 680 560 524 610 914 4 5 60 20-Φ41 820 560 171
