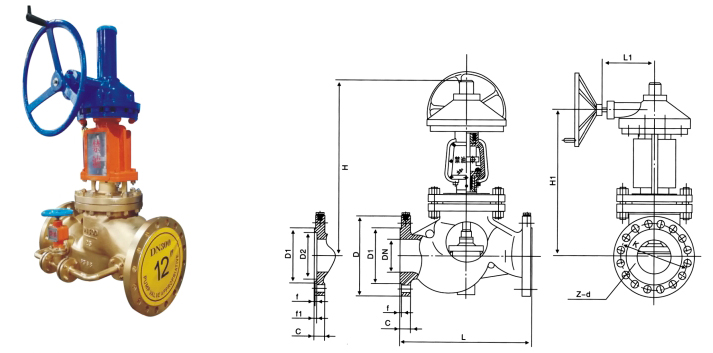

Jy541W-□T(P)型锥齿轮氧气专用截止阀
公称压力
MPa		 公称直径
DN(mm)		 D D1 D2 K L L1 L2 f f1 C Z-d H H1 H2
1.6 250 405 320 　 355 650 350 233 　 　 30 12-Φ25 1140 1060 256
300 460 375 　 410 750 400 233 4 　 30 12-Φ25 1280 1200 256
350 520 435 　 470 850 430 233 4 　 34 16-Φ25 1380 1300 312
400 580 485 　 525 950 460 306 4 　 36 16-Φ30 1450 1320 328
450 640 545 　 585 1050 560 306 4 　 40 20-Φ30 1490 1350 328
500 705 608 　 650 1150 580 370 4 　 44 20-Φ34 1630 1460 450
600 840 718 　 770 1350 600 395 5 　 48 20-Φ41 1750 1600 560
2.5 250 425 332 　 370 650 350 233 3 　 36 12-Φ30 1140 1060 256
300 485 390 　 430 750 400 233 4 　 40 16-Φ30 1280 1200 256
350 550 448 　 490 850 430 233 4 　 44 16-Φ34 1380 1300 312
400 610 505 　 550 950 460 306 4 　 48 16-Φ34 1450 1320 328
450 660 555 　 600 1050 560 306 4 　 50 20-Φ34 1490 1350 328
500 730 610 　 660 1150 580 370 4 　 52 20-Φ41 1630 1460 450
600 840 718 　 770 1350 600 395 5 　 56 20-Φ41 1750 1600 560
4.0 250 445 345 313 385 650 350 233 3 4.5 42 12-Φ34 1140 1060 256
300 510 408 364 450 750 400 233 4 4.5 46 16-Φ34 1280 1200 256
350 570 465 422 510 850 430 233 4 5 52 16-Φ34 1380 1300 312
400 655 535 474 585 950 460 306 4 5 58 16-Φ41 1450 1320 328
450 680 560 524 610 1050 560 306 4 5 60 20-Φ41 1490 1350 328
500 755 612 576 670 1150 580 370 4 5 62 20-Φ48 1630 1460 450
600 890 730 678 795 1350 600 395 5 6 62 20-Φ54 1750 1600 560
